Перш ніж записувати формулу закону Ома для ділянки кола, з’ясуймо, які фізичні величини в ній використовуються. Тоді вираз I = U / R перетвориться зі звичайного набору букв на зрозумілий інструмент.
Електричний струм – це спрямований рух заряджених частинок у провіднику. Можна уявити дріт як трубу, а електрони – як воду. Якщо вода стоїть, струму немає. Щойно вона починає текти в одному напрямку, виникає струм. Сила струму показує, скільки заряду проходить через поперечний переріз провідника за одиницю часу. Позначається I, вимірюється в амперах (А). Струм вимірюють амперметром, який підключають у коло послідовно.

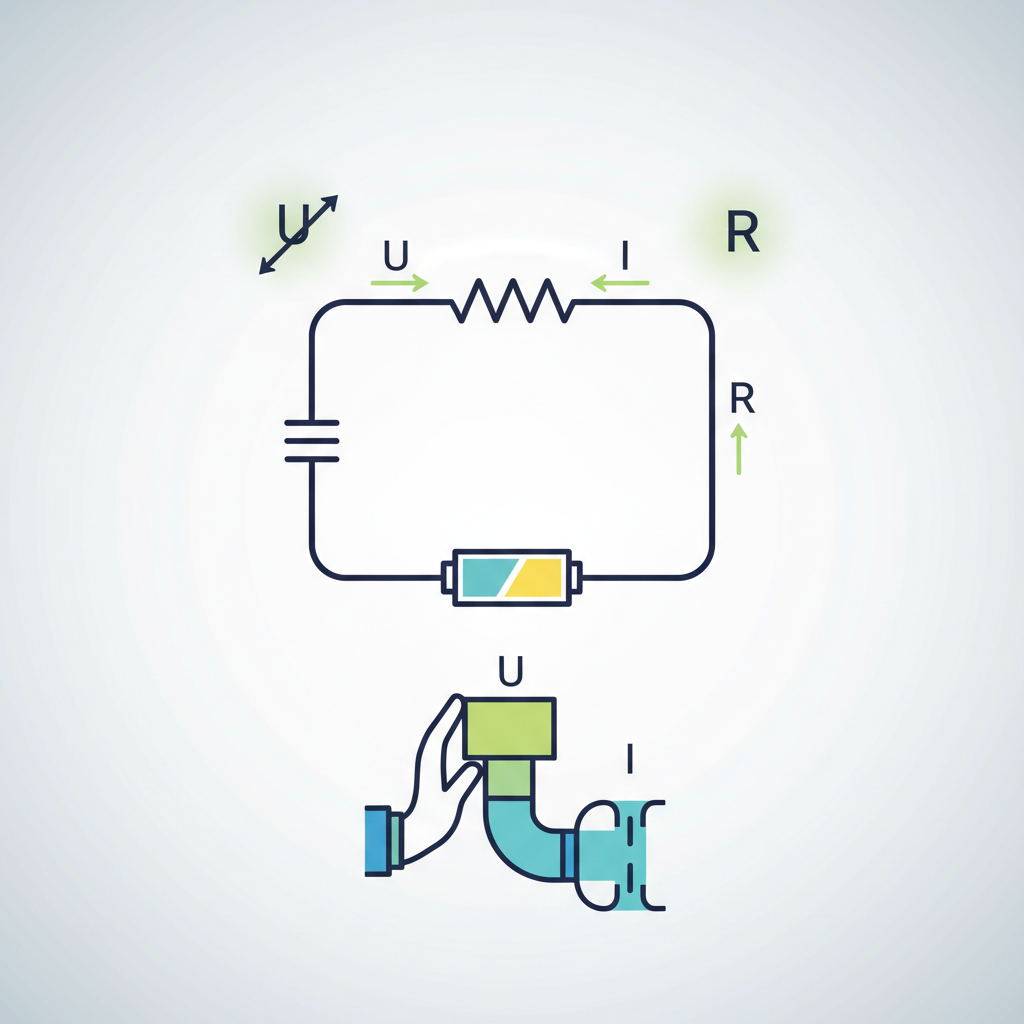

Напруга – це те, що «штовхає» заряди через провідник. Якщо повернутися до аналогії з водою, напруга схожа на тиск: чим він більший, тим сильніше вода «тисне» на стінки труби і тим швидше рухається. Напруга показує різницю енергетичного стану зарядів між двома точками кола. Позначається U, вимірюється у вольтах (В). Напругу вимірюють вольтметром, який підключають паралельно до ділянки кола.
Опір – це те, що перешкоджає руху зарядів. Різні матеріали по-різному «перешкоджають» струму: мідний дріт проводить струм легко, а пластик майже не проводить. Опір залежить не лише від матеріалу, а й від довжини провідника (чим довший – тим більший опір) і його товщини (чим товстіший – тим менший опір). Опір позначають R, вимірюють в Омах (Ом). Прилад для вимірювання опору – омметр.
Для легшого запам’ятовування позначень та одиниць наведена таблиця:
| Величина | Фізичний зміст | Позначення | Одиниця вимірювання | Прилад |
|---|---|---|---|---|
| Сила струму | Показує, скільки заряду проходить через провідник за одиницю часу | I | Ампер (А) | Амперметр |
| Напруга | Характеризує «тиск», який змушує заряди рухатися | U | Вольт (В) | Вольтметр |
| Опір | Показує, наскільки провідник заважає руху зарядів | R | Ом (Ω) | Омметр |
Запам’ятайте: сила струму показує, «скільки тече», напруга – «що штовхає», опір – «що заважає». Ці три величини і пов’язує закон Ома для ділянки кола.
Формулювання закону Ома для ділянки кола та основні формули

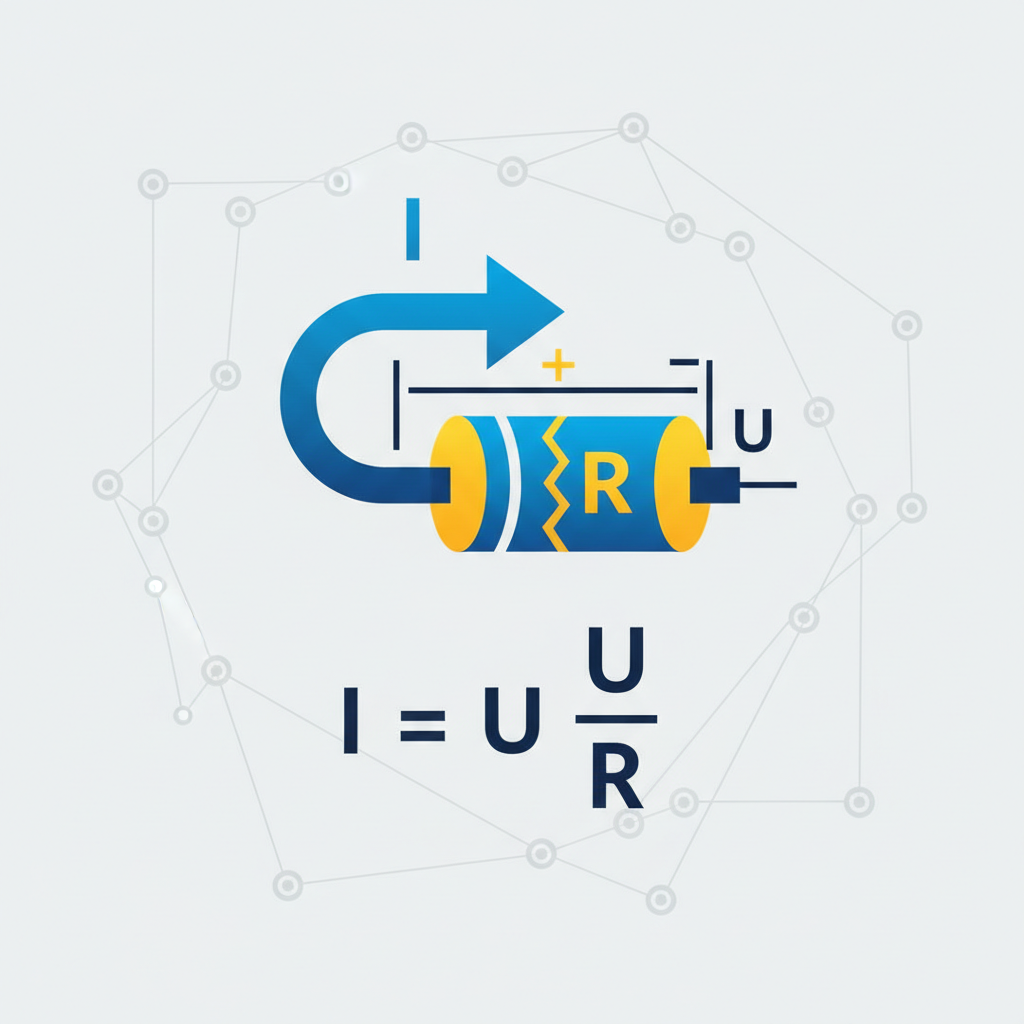

Закон Ома для ділянки кола формулюється так: сила струму в ділянці кола прямо пропорційна напрузі на кінцях цієї ділянки та обернено пропорційна її опору. Математично це записують як:
I = U / R
Тут I – сила струму в амперах, U – напруга у вольтах, R – опір в Омах. Запис «прямо пропорційна напрузі» означає, що якщо збільшити напругу вдвічі, не змінюючи опір, то сила струму теж зросте вдвічі. «Обернено пропорційна опору» означає, що якщо збільшити опір удвічі, залишивши напругу незмінною, сила струму зменшиться вдвічі.
Цю формулу часто записують в інших, отриманих простими перетвореннями, формах:
U = I · R
R = U / I
Перша зручна, коли потрібно знайти напругу, знаючи силу струму й опір. Друга – коли треба знайти опір за відомими напругою та силою струму. У побуті формулу U = I·R іноді називають «спадом напруги на ділянці кола».
Є простий прийом, що допомагає не плутати формули. Уявіть трикутник, у верхній вершині якого написано U, а внизу зліва – I, справа – R. Щоб знайти I, «закрийте» I пальцем і побачите U / R. Щоб знайти U – закрийте U і отримаєте I·R. Якщо шукаєте R – закрийте R і побачите U / I. На контрольній про трикутник можна не згадувати, але для запам’ятовування це працює добре.
Закон Ома для ділянки кола – головний місток між теорією електрики та реальними розрахунками. Без цієї простої пропорційності важко пояснити роботу навіть звичайної лампочки.
Питомий опір і опір провідника: як пов’язані матеріал, довжина і товщина
Щоб краще зрозуміти сенс опору, важливо знати, від чого він залежить на рівні самого провідника. Коли в задачі дають матеріал дроту, його довжину та площу поперечного перерізу, використовують іншу формулу:
R = ρ · L / S
Тут ρ (ро) – питомий опір речовини, L – довжина провідника, S – площа поперечного перерізу. Питомий опір показує, який опір матиме провідник з цього матеріалу одиничної довжини та площі. Простіше кажучи, це «вбудований опір» самого матеріалу. У міді він малий, тому мідні дроти добре проводять струм. У ніхрому, наприклад, питомий опір значно більший, тому ніхромові спіралі використовують у нагрівальних приладах.
Одиниця питомого опору в СІ – Ом·метр (Ом·м). У довідниках можна зустріти й інший варіант – Ом·мм²/м. Це той самий фізичний зміст, просто інакше записані одиниці площі й довжини. Головне – уважно стежити за тим, в яких одиницях дані в задачі, і за потреби переводити їх у базові.
Ця формула добре пояснює, чому провідник довший – тим більший його опір, а товстіший – тим менший. Збільшення довжини L збільшує опір, оскільки зарядам довший шлях через кристалічну ґратку. Збільшення площі S зменшує опір, бо з’являється «ширша дорога» для руху зарядів.
Закон Ома для ділянки кола та формула R = ρ·L / S тісно пов’язані. Можна підставити вираз для R у формулу I = U / R й отримати:
I = U · S / (ρ · L)
Це показує, що сила струму тим більша, чим більша площа перерізу дроту, чим менший питомий опір матеріалу і чим коротший провідник. Саме тому у потужних подовжувачах використовують товсті мідні жили, а не тонкі й довгі.
Як працює закон Ома на практиці: наочні приклади
Щоб закон Ома для ділянки кола не залишився лише в теорії, розгляньте, як він проявляється в житті. Уявіть, що у вас є лампочка певного опору, підключена до мережі. Якщо напруга на лампі постійна, то сила струму в ній визначається тільки опором. Чим більший опір нитки, тим менший струм і менша потужність світіння. Саме тому лампи з різною потужністю мають різний опір спіралі.
Якщо ж змінювати напругу, залишаючи опір сталим, картина інша. Коли напруга зростає вдвічі, за законом Ома струм також збільшується вдвічі. Це означає сильніше нагрівання провідника. Звідси й правило електробезпеки: небезпечні не тільки високі напруги, а й великі струми. Недарма електрики люблять нагадувати: «Електричний струм не прощає байдужості до опору провідників».
Зарядка телефону – ще один хороший приклад. Вихідна напруга зарядного пристрою фіксована. Всередині смартфона стоїть електроніка, яка створює потрібний «опір» для регулювання струму заряджання. Якби опір був занадто малий, струм через акумулятор став би надто великим, елементи грілися б і швидко псувалися. Якби надто великий – телефон заряджався б нескінченно довго.
Тонкі подовжувачі з дешевих матеріалів мають помітно більший опір, ніж товсті мідні кабелі. За однакової напруги це означає менший струм приладдя або сильніше нагрівання самого дроту. Звідси ще один висновок із закону Ома: економити на якості провідників небезпечно і для техніки, і для людей.
Крок за кроком: розв’язання типових задач за законом Ома
Щоб впевнено почуватися на контрольній, важливо не просто знати формулу закону Ома для ділянки кола, а й вміти її застосовувати. Розглянемо кілька прикладів з коментарями до кожного кроку.
Приклад 1. Дано напругу U = 12 В на резисторі опором R = 4 Ом. Знайти силу струму в колі.
Спочатку чітко записуємо, що відомо, і що потрібно знайти. Це корисна звичка, бо дозволяє уникнути плутанини з величинами. Маємо: U = 12 В, R = 4 Ом, знайти I. Вибираємо формулу, яка пов’язує ці величини. Оскільки шукаємо силу струму, використаємо I = U / R. Підставляємо числа: I = 12 В / 4 Ом = 3 А. Перевіряємо, чи результат виглядає логічно: опір невеликий, напруга теж невелика, тому струм у кілька ампер цілком реалістичний.
Приклад 2. На ділянці кола сила струму I = 0,5 А, напруга U = 10 В. Знайти опір ділянки.
Знову записуємо: I = 0,5 А, U = 10 В, шукаємо R. Сила струму й напруга відомі, тому використовуємо формулу R = U / I. Підставляємо: R = 10 В / 0,5 А = 20 Ом. З точки зору здорового глузду, якщо при напрузі 10 В протікає струм лише 0,5 А, опір має бути більшим, ніж у попередньому прикладі, що й отримуємо.
Приклад 3. Є мідний дріт довжиною L = 10 м і площею поперечного перерізу S = 1 мм². Нехай питомий опір міді ρ ≈ 0,017 Ом·мм²/м. Знайти опір дроту, а потім силу струму, якщо до його кінців прикласти напругу U = 12 В.
Спочатку рахуємо опір дроту за формулою R = ρ·L / S. У нашому випадку зручно взяти ρ в Ом·мм²/м, тоді площу S залишаємо в мм², а довжину L – у метрах. Маємо R = 0,017 Ом·мм²/м · 10 м / 1 мм² = 0,17 Ом. Потім застосовуємо закон Ома: I = U / R = 12 В / 0,17 Ом ≈ 70,6 А. Це дуже великий струм, тому в реальних умовах такий дріт у побутовому колі так не використовують – він би сильно нагрівався, а запобіжники миттєво спрацювали б.
У задачах важливо вміти працювати з приставками. Наприклад, 1 мА = 0,001 А, а 1 кОм = 1000 Ом. Перед підстановкою у формулу краще перевести все в базові одиниці (вольти, ампери, Оми). Саме тут учні часто помиляються: записують у розв’язанні цифру «5» замість «0,005», забуваючи про міліампери, і отримують результат, який взагалі не відповідає реальності.
Типові помилки під час розв’язання задач за законом Ома майже завжди пов’язані не з самим законом, а з неуважністю. Учні плутають, що де у формулі – напруга чи сила струму, забувають про одиниці, переставляють місцями дані або підставляють їх у невідповідну формулу. Щоб цього уникнути, корисно кожного разу коротко подумати, як буде змінюватися сила струму при зростанні напруги чи опору. Якщо отриманий результат суперечить інтуїтивному очікуванню, варто перевірити обчислення ще раз.
Закон Ома і з’єднання провідників: послідовне та паралельне
Закон Ома для ділянки кола працює не тільки для одного резистора, а й для будь-якої ділянки, де є кілька елементів. Головне – вміти знаходити їхній загальний опір. Найпростішими видами з’єднання є послідовне і паралельне.
При послідовному з’єднанні елементи підключають один за одним. Сила струму в усіх однакова, а напруга розподіляється між ними. Загальний опір такої ділянки дорівнює сумі окремих опорів: R_заг = R1 + R2 + … Якщо під одну й ту саму напругу підключити два резистори по 5 Ом послідовно, отримаємо R_заг = 10 Ом, і сила струму за законом Ома буде вдвічі меншою, ніж у випадку одного резистора 5 Ом. Це зручно, коли потрібно обмежити струм у колі.
При паралельному з’єднанні обидва кінці елементів під’єднують до одних і тих самих вузлів. Напруга на всіх однакова, але струм ділиться між гілками. Загальний опір при цьому завжди менший, ніж будь-який з окремих опорів. Це логічно: ми ніби додаємо ще одну «дорогу» для струму, і йому стає легше проходити через ділянку.
Для послідовного з’єднання схема розв’язання задач проста. Спочатку визначаємо R_заг як суму опорів. Потім застосовуємо закон Ома I = U / R_заг для всієї ділянки. Далі, якщо потрібно, знаходимо напруги на кожному елементі за формулою U1 = I·R1, U2 = I·R2 і т.д. Вміння бачити в складнішій схемі послідовні й паралельні ділянки поступово перетворює будь-яке коло на набір знайомих задач, де закон Ома застосовується кілька разів.
Як запам’ятати закон Ома і не плутати формули
Щоб закон Ома для ділянки кола став зрозумілим, варто виробити кілька простих звичок. По-перше, кожну задачу починайте з короткого конспекту: що дано, що треба знайти, які формули можуть підійти. Вже на цьому етапі часто стає видно, що саме потрібно застосувати, і напруга не переплутається зі струмом.
По-друге, тримайте в голові загальну картину: збільшення напруги за постійного опору збільшує струм, збільшення опору за постійної напруги – зменшує його. Якщо в розв’язанні вийшло навпаки, це сигнал, що є помилка в обчисленнях або у виборі формули. Так ви тренуєте не тільки пам’ять, а й фізичне розуміння процесів.
По-третє, корисно мати свій міні-конспект з основними формулами: I = U / R, U = I·R, R = U / I, а також R = ρ·L / S. Поруч можна записати короткі пояснення слів «струм», «напруга», «опір», «питомий опір». Добре працює й коротка історія. Уявіть Георга Ома, німецького вченого, який ще у XIX столітті терпляче вимірював струми й напруги, щоб знайти цей закон. Недарма вчителі люблять нагадувати: «Фізику можна вивчити, якщо прагнути розуміти, а не просто запам’ятовувати формули».
Нарешті, важливо не боятися задач. Чим більше прикладів ви проробите самостійно, тим природніше будете користуватися законом Ома на інтуїтивному рівні. Помилки неминучі, але кожна помилка – це підказка, на що звернути увагу наступного разу.
